Các lỗi sai thường gặp

Layer

Gia công

ABF_SHEET_BORDER

Biên dạng tấm ván

ABF_CUTTING_LINES

Cắt biên dạng chi tiết

ABF_MARK_SQUARE

Cắt rìa ván (dong ván)

Để tránh convert bị lỗi luôn phải có 3 kiểu gia công:

⇒ Phần mềm sẽ hiểu đường màu đổ chỉ là 1 chi tiết nên sẽ đi dao phía bên ngoài

Để sửa lại hãy kéo đường cắt trong (màu đỏ) nằm trong chi tiết (đường màu vàng)

Khi chạy gia công 2 mặt cần phải thiết lập layer gán với kiểu gia công "Đường bao chi tiết mặt sau" ⇒ Để phần mềm nhận diện được và tạo ra file 2 mặt

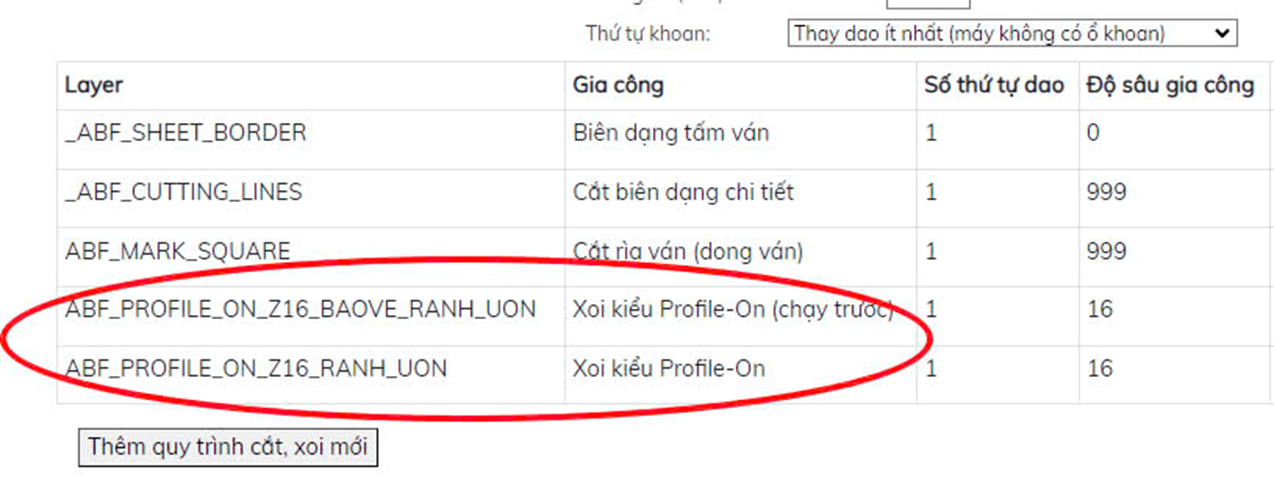

Với những layer có 1 đường line chúng ta gán kiểu xoi profile-on. Đường line đó chính là tâm dao chạy rãnh xoi

Với xoi rãnh uốn cong có layer chạy bảo vệ rãnh uốn chúng ta gán kiểu xoi profile-on (chạy trước). Đường xoi này sẽ được chạy trước

* Phần thiết lập quy trình khoan có 3 kiểu:

- Khoan lỗ: dùng kiểu dao chọt xuống rồi nhấc lên

Khoan nhiều vòng tròn: dùng router ngoáy cho đủ đường kính của lỗ
Khoan nhiều vòng tròn có lỗ ở giữa: kiểu khoan cho lỗ bản lề, dùng dao để ngoáy nhưng để lại 1 núm nhỏ tránh gãy cạnh khi dán nẹp

Khi thiết lập lỗ khoan bản lề ví dụ ABF_D35 chú ý gán kiểu khoan vòng tròn có lỗ ở giữa, chọn dao gia công và độ sâu gia công.
